Загорелся я тут сделать домашним приятное — подсветку рабочей зоны на кухне. Ну и сделал, а тех кому этот вопрос актуален или интересен — прошу под кат.
В этой части остановимся на используемых комплектующих и подсветке рабочей зоны. Во второй части будет «нижняя» подсветка в цоколе кухни.
Основные комплектующие:
1. С начала по случаю была заказана LED лента Посчитал что достаточно будет яркости 3528 светодиодов. А поскольку на моей кухне много оранжевого цвета, выбрал холодный белый, чтобы не сгущать краски жёлтого спектра.
2. Затем был найден бесконтактный ИК выключатель работающий от взмаха руки перед ним. Подробности с фото ниже.
Update: в этом же магазине появился ИК выключатель 500Вт рассчитанный на большие токи. Он немного дороже, так что выбирайте по своей нагрузке. (При использовании LED максимальная нагрузка должна составлять 70 и 100 Вт соответственно.)
3. Гулять так гулять, решено сделать подсветку не только рабочей зоны но и декоративную нижнюю подсветку спрятав её в цоколь кухни.
А чтобы включались и выключались они раздельно выбираем другой выключатель. Бесконтактный для этих целей уже не особо нужен, по этому подобран радиовыключатель
4. Блок питания для двух лент в целях экономии заказан из Китая, но можно выбрать и доставку из России. Если планируете делать и нижнюю подсветку то из-за особенностей выключателя из пункта 2 необходимо использовать два БП для независимой работы LED лент. Второй БП докупил офлайн.
5. Просто приклеить ленту не наш выход по двум причинам: 1 — эстетическая, 2 — особенности конструкции шкафа прямо над мойкой.
Покупаем офлайн угловой профиль для светодиодной ленты для подсветки рабочей зоны и прямоугольный для нижнего света.
У меня они шли в комплекте с рассеивателем и креплением. Цена примерно 400-500 рублей за 2 метра профиля.
Выключатель
У продавца есть две версии выключателя, один срабатывает на взмах перед ним или приближение к нему ладони, второй по принципу датчика движения. Мне нужен был первый тип. Датчик второго типа можно использовать например в шкафах-купе, чтобы свет включался при открывании дверцы.
Сам выключатель представляет из себя реле в корпусе с входом/выходом 100-240В и подключенным к нему ИК датчиком на проводе длиной 2 метра.
На верхней части его характеристики, типы и максимальная мощность нагрузок и обозначения способа подключения.
Клеммная колодка прячется под крышкой, тут же на корпусе «язычок» для крепления устройства.
Размеры и схема подключения со страницы продавца
В целом устройство производит хорошее впечатление. Всё собрано очень качественно, придраться не к чему.
Блок на фото в этой части проекта куплен офлайн для «верхнего света». Купленный в Китае пойдёт на «нижний» свет, О нём во второй части.
Блок от фирмы LedCraft LC-N25W-12V очень простой, даже без подстроечного резистора, однако имеет сертификат соответствия
По замерам напряжение на выходе 12,3В, заявленная мощность 25 Вт, габариты 99*97*36 мм
Приступаем к подготовительным работам
Соединяем выключатель и БП. В последствии контакты 220В на БП залил клеем из клеевого пистолета.
Подключаем к выключателю шнур с вилкой
В последнюю очередь подключаем к БП светодиодную ленту
Включаем в розетку и проверяем работу датчика
Всё работает можно переходить к установке на местности.
Сам процесс установки я не снимал, трудно снимать когда нужно часто лазить под потолок… Поэтому фото результата и словесное описание процесса установки.
Получилось так. Профиль с подсветкой установлен не по всей длине кухни, дальше есть подсветка от вытяжки, но если будет необходимость то продлить совсем просто.
Включаем подсветку поднеся руку к датчику. Касаться его не обязательно, срабатывание происходит на расстоянии до 5-8 см.
Точно так же выключаем
Как устанавливал
Собственно задача стояла не сложная но и не особо тривиальная. Если первая подготовительная часть (подготовить провода нужной длины, наклеить ленту в профиль, собрать схему) заняла около 30-40 минут, то сама установка заняла около 3 часов.
В самом начале освободил и частично разобрал шкаф в котором будет монтироваться выключатель. Разборка заключалась в откручивании нескольких шурупов и снятии пластиковых держателей посудницы. Затем, сверлом по дереву 12 мм просверлил 2 отверстия в нижнем торце стенки шкафа и перпендикулярное ему в стенке шкафа чтобы вытащить провод датчика.
Провод спрятал за пластиковым держателем. Расположение датчика и примерный путь провода на этом фото.
В дальнейшем провод датчика вывел наверх и провёл в сторону вытяжки. Шкаф в который встроена вытяжка сверху примерно вполовину уже остальных и ближе к стене у него своеобразная полость для вентканала. Туда и спрятал блок выключателя и БП прилепив их на двухсторонний скотч. Кабель от БП протянул по верху шкафов к правому краю ленты. В этом месте его было проще спустить вниз не снимая шкафов, т.к. есть скрытый просвет между стеной и боковой стенкой крайнего шкафа.
Итог первой части
Результатом я вполне доволен. Света на рабочей поверхности теперь вполне достаточно. Светорассеиватель даёт довольно ровный свет на поверхности без выраженных пятен яркости от светодиодов, хотя если посмотреть на сам светорассеиватель то яркие пятна светодиодов конечно видны, но это скорее из-за того что использована лента с всего 60 светодиодами на каждый метр ленты. Думаю лента 90/120 светодиодов будет светить равномернее. Кол-во светодиодов больше 120 на метр будет не целесообразным.

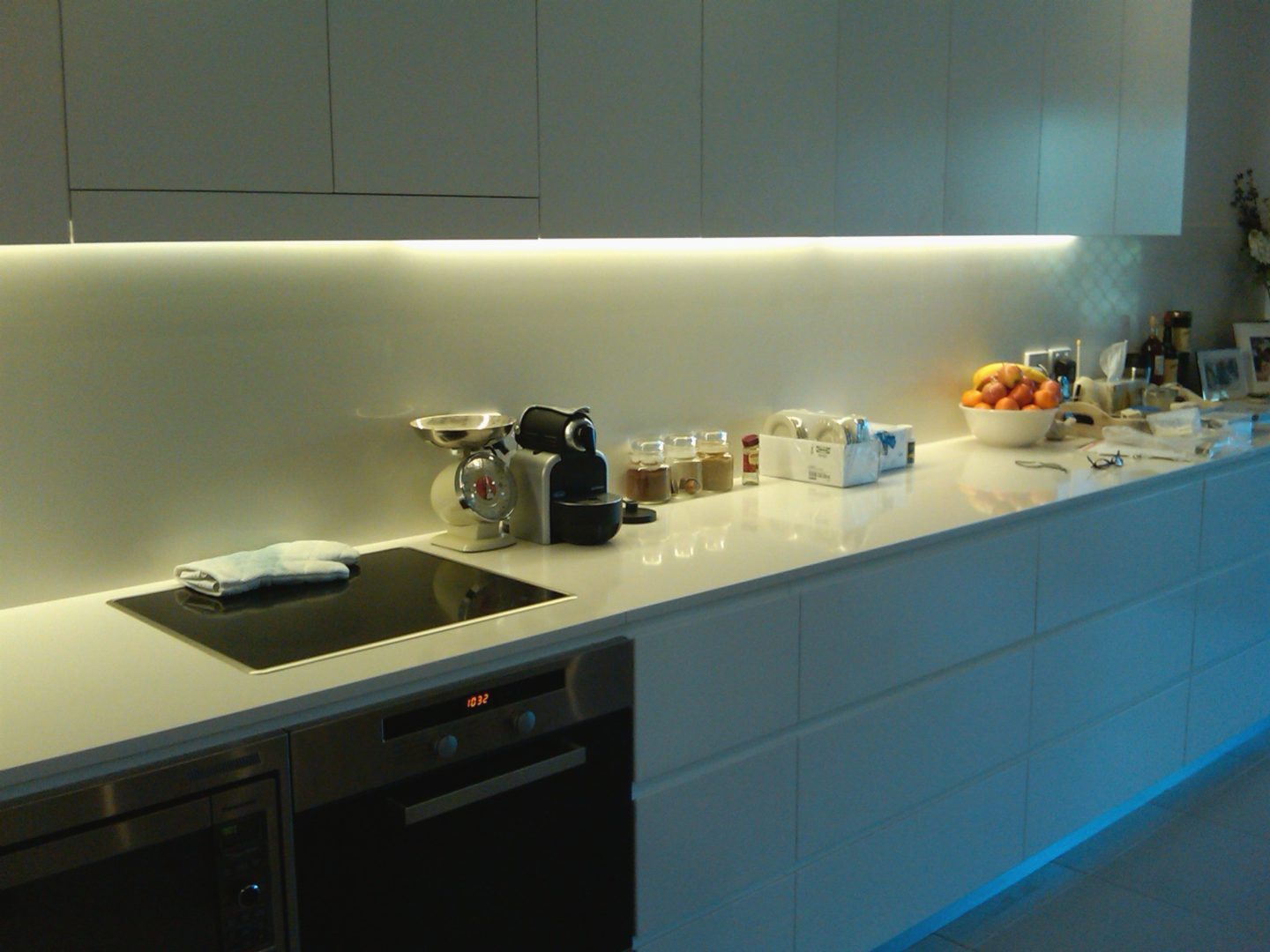

В заголовке использовано изображение Led Kitchen Lights источник - londoarq.com
Продолжение в статье Подсветка на кухню. Часть вторая: Свет снизу
Спасибо большое, сделала по вашей замечательной инструкции, всё получилось! Только повесила обычные светодиодные светильники, а не ленту.
Спасибо за отзыв. Рад что мой опыт оказался полезен. Подключать на выходе ленту или готовые светильники особой разницы не имеет, это скорее вопрос эстетический.
А вы, получается, верх датчика тоже спрятали в рассверленную стенку шкафа? Просто по фоткам как будто от датчика видна только «шайба», а верх отсутствует.
Да, спрятал верх и провод от датчика в стенке шкафа.
